| 處理器 | 集成Intel® I3-6100U 2.3GHz雙核處理器，TDP15W | 內置I/O接口 | 1* 4pinATX電源接口，支持12V電源輸入輸出 |
| 可兼容Intel® Skylake-U Celeron/PentiumI3/I5/I7 28W低功耗處理器 | 1* JVGA接口 1*12pin,與DB15同信號 |
| 芯片組 | SOC | 1* EDP接口，2*15pin,支持雙通道24BIT |
| 內 存 | 1*SODIMM內存插槽,支持DDR3L 1600MHz內存,最大支持8GB | 1* 屏背光供電接口 1*6pin |
| 顯 示 | 集成Intel® Iris? Graphics 540 支持DirectX 12 OpenGL 4.4, 支持4K | 1* 屏亮度調節接口 1*4pin |
| 1*VGA接口，支持的最高分辨率為：1920X1200@60Hz | 2* RS232串行接口， |
| 1* HDMI接口，支持的最高分辨率為：4096X2304@24Hz | 1*前置音頻接口 2*5pin |
| 1* EDP接口，支持雙通道24BIT | 1* 功放接口 1*4pin |
| 網 絡 | 2* RTL8111H千兆網卡,支持網絡喚醒、PXE功能 | 1* 前面板功能按鈕和指示燈接口 2*5pin |
| 存 儲 | 1* SSDI插槽，支持M.2 2280/2260 PCIE x2/SATA 標準SSD,更改電阻二選一,默認為PCIE x2 | 風扇接口 | 無風扇散熱，預留1*4pin CPU智能風扇接口 |
| GPIO | 支持4路輸入輸出GPIO |
| 1* MSATA插槽，支持Intel 協議的SSD固態硬盤，傳輸速率達6Gbps | BIOS | 64Mb Flash ROM |

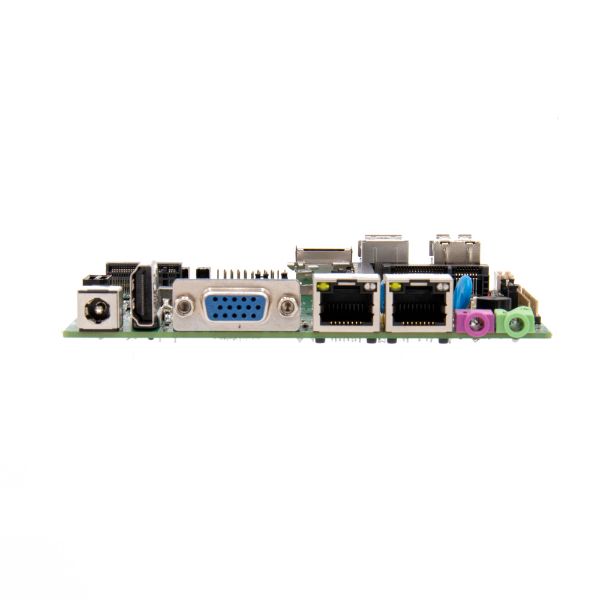

| 背板I/O接口 | 1* DC 12V電源輸入接口 | 看門狗 | 支持硬件復位功能(256級，0~255秒) |
| 1* HDMI接口 | 操作系統 | Windows 10/Linux |
| 1*SIM接口 | 電源類型 | 采用DC 12V電源供電 |
| 1* VGA接口 | 工作溫度 | -10℃～60℃ |
| 2* USB3.0接口 | 儲存溫度 | -20℃～70℃ |
| 6* USB2.0接口 | 工作濕度 | 5%-95%相對濕度,無冷凝 |

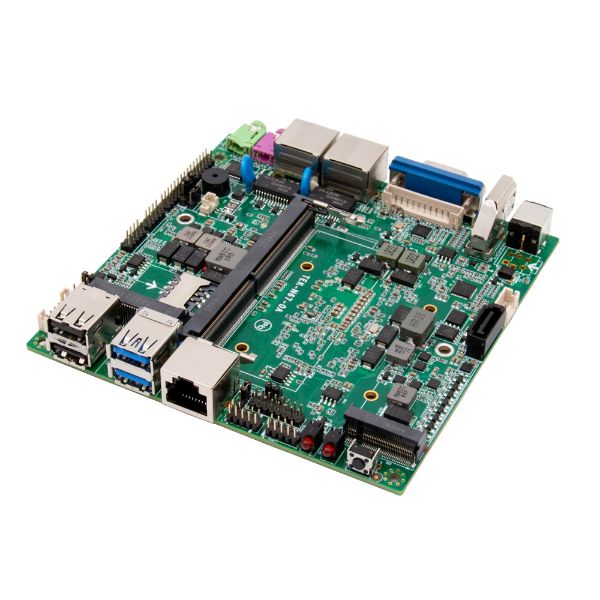

| 1* RJ45千兆網絡接口 | 尺 寸 | 120mm x 120mm Nano ITX主板 |
| 2* Line-out（綠色），1*MIC(紅色) | 音 頻 | 板載ALC662 6聲道高保真音頻控制器,支持Line-out、MIC、功放 |
| 1* 電源開關， | 功放建議使用2Ω5W喇叭 |
| 1* 硬盤指示燈，1*電源指示燈 | 擴展插槽 | 1* Mini-PCIE插槽，支持WIFI模塊 |
